東莞機械手激光切割機廠家-精講調試光路
作者：宅男视频APP污激光 來源：宅男视频APP污激光 時間：2019-07-02
東莞機械手激光切割機廠家-精講調試光路
社會發展的越來越好，我們的科技也是越來越先進，現在我們大家都知曉，機械手激光切割機已經不再是什麽難題了，當我們顧客朋友們已經買了機械手激光切割機時，東莞機械手激光切割機廠家廠商很多都提供不需要花錢無需花費的上門培訓的優質專業的服務，很多客戶朋友也都知嘵如何操作機械手激光切割機，他們也覺得非常的簡單，然而依然有大多數客戶說他們自己不懂如何調試激光切割機的光路。而且有很多客戶反映的原因是新的激光切割機買回去的時候光路通常較少會出現偏的情況，當然調試光路客戶們使用的較少，然而就相對容易記不住。那麽東莞機械手激光切割機廠家來培訓調試光路，希望大家都能了解了解，有時間學一下哦！
鑒於機械手激光切割機很長時間的運行過程中有摩擦出現，時候久了激光切割機的光路很容易偏，那麽那個時候我們大家必須要認認真真的把激光切割機的 光路調試正確，不然我們的材質就激光切割不穿，或者激光切割效應不太理想，由於絕大多數機械手激光切割機本質都要用到的飛行式激光切割機的光路係統程序的。隻帶有激光切割機的激光管、反射鏡片架（A、B、C）及聚焦鏡和相對的調節調試平衡裝置的完美無瑕協調一致才可以達成最佳的效果，激光加工出最佳的企業產品來，也是采用機械手激光切割機的核心思想層麵。
因而，我們一起特別收集整理製成了一篇書麵形式的實例教程供大夥兒學習講解。
a、反射鏡片架A
1.光靶放到架2.發射鏡片3.拉緊彈簧拉緊小螺絲4.調正螺絲杆5.調正螺母標準6.拉緊小螺絲a
7.拉緊小螺絲b8.調正小螺絲M19.反射鏡片拉緊片10.調正小螺絲M11.調正小螺絲M2.
b、反射鏡片架B(其安裝設備底板與A鏡架不同外其餘相同)
1.安裝設備底板（可元右移動）
2.拉緊小螺絲
c、平麵反射鏡架C
1.平麵反射鏡調正板2.平麵反射鏡3.拉緊小螺絲4.調正小螺絲M15.平麵反射鏡調正板
2.平麵反射鏡壓的很緊板7．調正小螺絲M8.拉緊小螺絲9.調正小螺絲M2

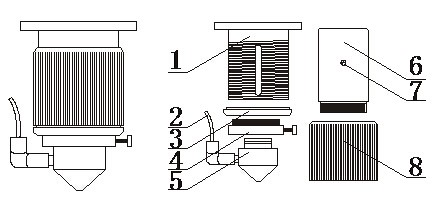

d、聚焦鏡
1.聚焦鏡內筒2.進入支氣管3.限位開關螺圈4.氣嘴銜接套
2.氣嘴6.鏡筒7.限位開關小螺絲8.調正套筒規格
3、激光切割的調正
（1）第一條的調正
用美圖紙貼在平麵反射鏡A的調試光路靶孔上，手動擋啟動出光出現了光（注在此激光功率不能用太大的過大），調整平麵反射鏡A的基座及激光二極管支撐架，使光打在靶孔管理中心，特別注意光不可以被擋；
（2）第二條光的調正
將平麵反射鏡B挪到遠程控製，用張厚紙板由近到遠出現光，把光纖導入進倒十字架光靶裏，由於遠程控製光在靶裏頭則近端必須在靶裏頭，馬上又把近側和遠程控製光點調至相同，即近端怎偏，遠程控製也跟隨如何偏，使倒十字架在近側和遠程控製光點中間處於相同部位即近是（遠是）情況說明激光切割光路與Y軸導軌形成平行線。
（3）第三條光的調正（注：倒十字架將光點元右對分）
將平麵反射鏡C挪到遠程控製，把光導入進光靶，在進端與遠程控製各擊中一次一次多長時間，對比分析倒十字架的部位調為跟近端光點中倒十字架的部位相同，這時候情況說明激光束與X軸成平行線。在此激光切割光路靠裏或外，則需先發射鏡片架B上的M1、M2、M3同鬆或緊，直接左右元右對分。
（4）第四條光的調正
用一整塊美圖紙粘在出露光的出口處，使得光線的孔子在膠帶紙上留住一個一個圓型印記，啟動出光的，拆卸膠帶紙通過觀察孔眼部位，視實際情況調正發射鏡片架C上的M1、M2、M3直到光點圓且正到止。
（二）激光的焦距的計算方法：用我們一起機械手激光切割機廠商配的激光焦距尺，將激光噴嘴上上下下升降機放到鏡頭焦距尺的大數字5上邊，在此的激光是很亮很強的最強的，馬上又鎖緊小螺絲。
（三）
（1）激光切割麵往偏上，激光切割頭太低或垂直於光平麵反射鏡太高，如圖標圖片向D麵斜，情況說明光稍低，兩種解決方案：1、放下垂直於光平麵反射鏡C，將M1、M2、M3一起反方向轉；2、上升激光二極管（順時針）
（2）激光切割麵靠右邊偏，激光切割頭太高或垂直於光平麵反射鏡C太低，如圖標圖片向B麵斜，情況說明光偏高，兩種解決方案：1、抬高垂直於光平麵反射鏡C，將M1、M2、M3一起順時針轉；2、降低激光二極管（反方向）
有關機械手激光切割機的光路調正的方式大概就這樣子了的，小編不才，有不足之處還希望大家能幫忙糾正指出，但也希望小編所說的這些對大家有所幫助，大家看懂了嗎，不知道你是不是已學好了呢。
